Spline axlar

Skräddarsydda av Feida Machinery factory, spline axlar är  mekaniska komponenter som har åsar eller tänder och fungerar genom att gripa in i spår i matchande komponenter, överföra vridmomentet till  matchande komponenter. Förutom att överföra vridmoment har de också funktioner som att absorbera felinriktning, förbättra hållfastheten, reducera vibrationer och demontering av buller, axialimplementering och demontering. glidning, etc. Vår serie Spline Shafts inkluderar Rektangulärt splineskaftochInvolute Spline Shaft.

Kärnparameter:

Modul: M0,5-5

Precisionsgrad: ISO/DIN 6-10

Antal tänder: ju fler tänder, desto högre belastningskapacitet

Tryckvinkel: de vanliga värdena är 30, 37,5 och 45 grader.

Mindre tryckvinkel ger högre lastkapacitet; större vinklar är bättre för glidanslutningar.

Stegdiameter: den teoretiska referenscirkeln.

Två vanliga typer:

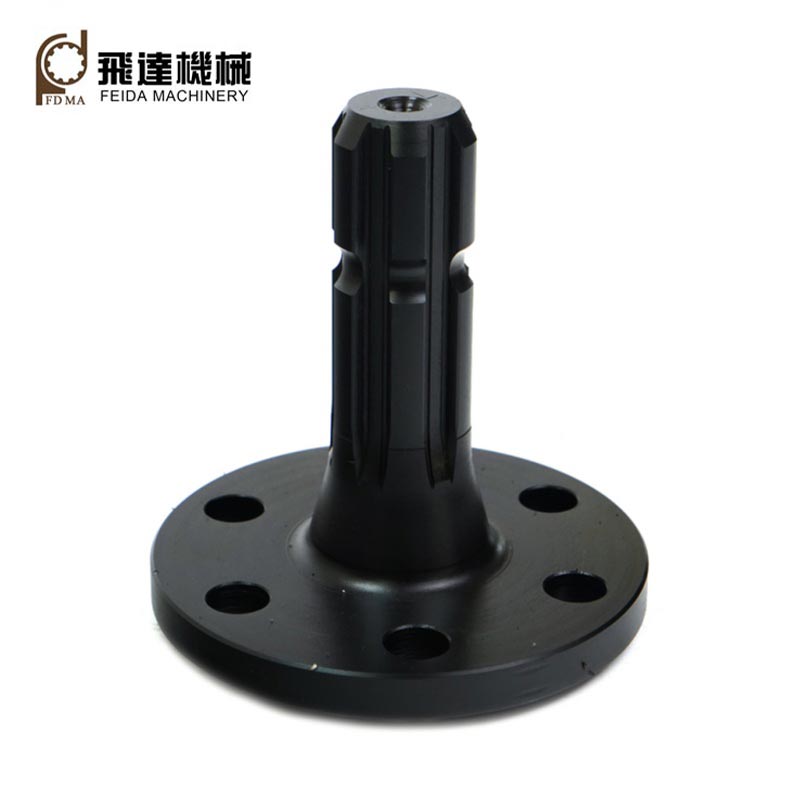

1. Rektangulära splinesaxlar: På grund av sina raka tänder med rektangulära (platta) toppar och rötter har de fördelarna med enkel design, låg tillverkningskostnad och enkel bearbetning och inspektion.

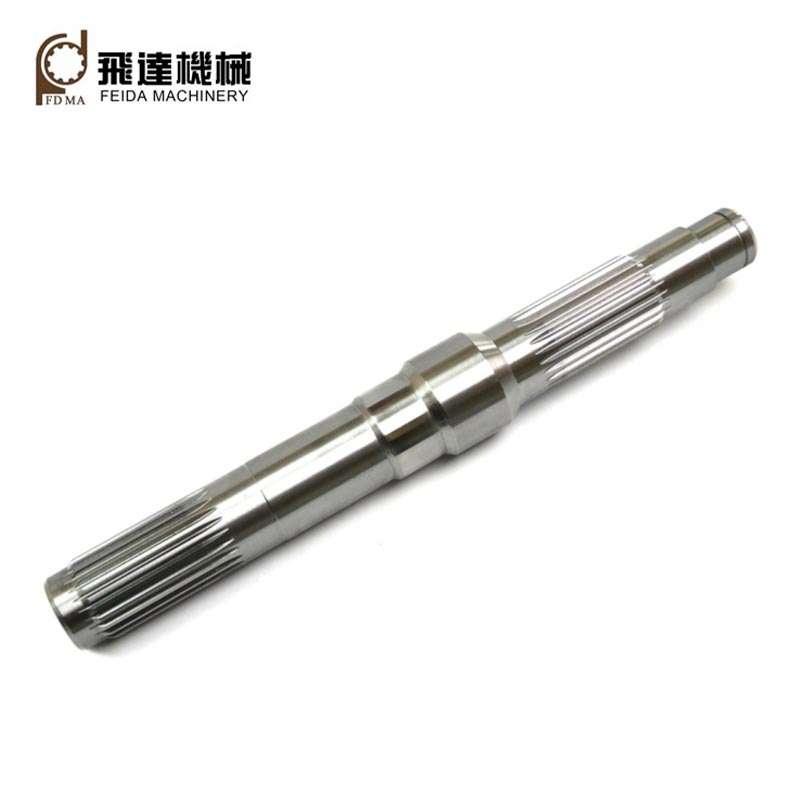

2. Involuta splineaxlar: De har evolventa kurvor (liknande kugghjul), rundade tandrötter, enhetlig stigning, vilket resulterar i självcentrerande funktion, hög belastningskapacitet, hög styrka och utbytbarhet.

Ansökan:

Involuta splineaxlar är lämpliga för anslutningar med stora belastningar, höga krav på centreringsnoggrannhet och stora dimensioner. De används vanligtvis i ett brett spektrum av applikationer, såsom drivsystem för fordon, styrmekanismer, båtmotorer, propellersystem, vinschar, flygplansmotorer, växellådor, differentialer, växellåda, etc.

Efter mer än 30 års utveckling har Feida Machinery nu tre fabriker: en för mekaniska transmissionskomponenter, en för skräddarsydda precisionsdelar och en för plåtdelar. Vi kan producera högkvalitativa splinesaxlar med CNC-splinebearbetningstekniker (t. (t.ex. 40Cr, 42CrMo, 20CrMnTi, 6061, 7075, etc.).
