Hur förbättrar interna växlar precisionen och kraftöverföringen?

Invändiga växlarär precisionstransmissionskomponenter där tänderna är formade på insidan av ett ringformat kugghjul. När de paras ihop med en extern växel, planetväxel eller kugghjul kan de leverera kompakt kraftöverföring, hög vridmomentkapacitet, smidigt ingrepp och effektiv användning av installationsutrymmet. Att välja fel kuggprofil, material, tillverkningstolerans, smörjmetod eller passande växel kan dock leda till buller, accelererat slitage, glapp och för tidigt fel.

Den här guiden förklarar hur interna växlar fungerar, varför de är viktiga, var de används, hur man specificerar dem korrekt och vad köpare bör kontrollera innan de gör en beställning.

Innehållsförteckning

1. Förstå interna växlar
2. Hur strukturen fungerar
3. Viktiga prestandafördelar
4. Vanliga industriella tillämpningar
5. Jämförda interna och externa växlar
6. Hur man väljer rätt inre växel
7. Tillverknings- och kvalitetsöverväganden
8. Installation och underhåll
9. Inköpschecklista
10. Vanliga frågor
11. Sista takeaway

1. Förstå interna växlar

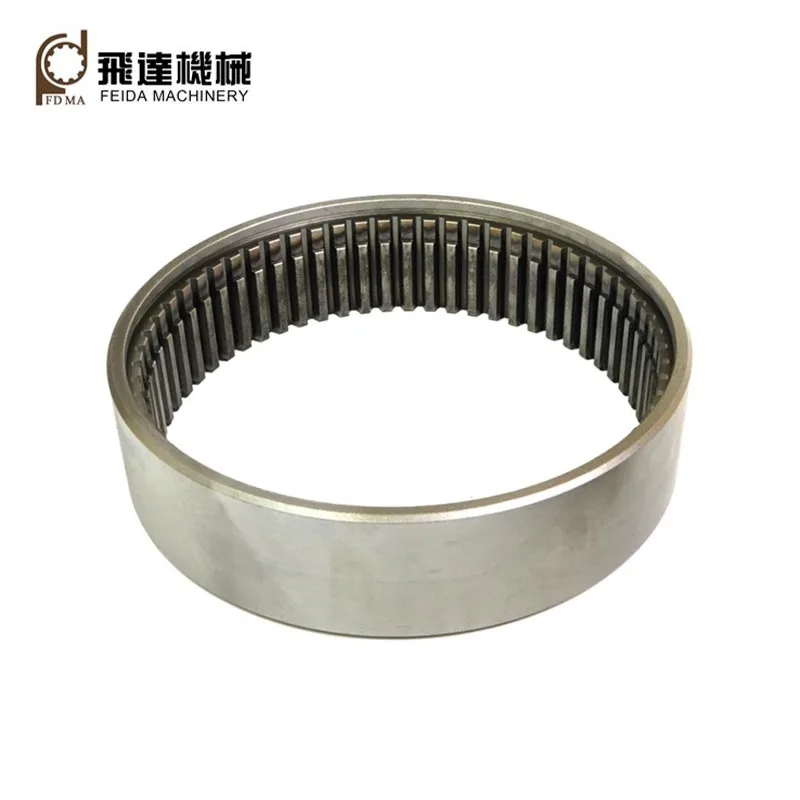

Ett inre kugghjul är en kuggring i vilken kugghjulen är placerade på den inre omkretsen snarare än den yttre diametern. Det fungerar normalt med ett externt kugghjul eller kugghjul vars tänder griper in i den inre tandprofilen.

Detta arrangemang skapar en fundamentalt annorlunda transmissionsgeometri från ett konventionellt externt kugghjulspar. Istället för att placera två växlar sida vid sida, kan den mindre växeln arbeta inuti den större ringen. Resultatet är en kompakt mekanism som kan överföra rotationsrörelse och vridmoment inom ett relativt litet hölje.

Invändiga växlar är särskilt värdefulla när designers behöver höga reduktionsförhållanden, koncentriska in- och utmatningsarrangemang, stabil drift eller effektiv användning av tillgängligt utrymme. De är därför allmänt förknippade med planetväxelsystem, precisionsmaskineri, automationsutrustning, industriella drivsystem och specialiserade mekaniska sammansättningar.

2. Hur strukturen fungerar

Funktionsprincipen är okomplicerad: rotationskraften överförs genom kontakten mellan det inre kugghjulets tänder och dess motsvarande yttre kugghjul. När en komponent roterar trycker tandytorna mot varandra och skapar kontrollerade rörelser.

I en planetväxellåda kallas den inre växeln vanligen ringväxeln. Den samverkar med planetväxlar och ett solhjul för att skapa olika hastighets- och vridmomentförhållanden beroende på vilken del som är fixerad, vilken del som tar emot input och vilken del som ger uteffekt.

3. Nyckelprestandafördelar

För ingenjörer och utrustningstillverkare kan interna växlar lösa flera mekaniska konstruktionsutmaningar samtidigt.

Dessa fördelar blir särskilt viktiga när en maskin måste leverera tillförlitlig rörelse från ett begränsat installationsutrymme. I precisionstillämpningar kan även små förbättringar av växelnoggrannheten påverka positioneringskonsistens, driftsljud, komponentlivslängd och övergripande systemeffektivitet.

4. Vanliga industriella tillämpningar

Invändiga växlar finns i många system där kompakt och kontrollerad transmission krävs. Deras tillämpningar sträcker sig från tunga maskiner till precisionsautomation.

• Planetväxellådor:Inre ringväxlar är grundläggande komponenter i många planettransmissionssystem.
• Industriella maskiner:Kompakta växellådor kan hjälpa till att driva utrustning där installationsutrymmet är begränsat.
• Robotik och automation:Exakt inre växling kan stödja kontrollerad rörelse och repeterbar positionering.
• Materialhanteringsutrustning:Kugghjulssystem kan ge kontrollerat vridmoment för transportörer, lyftmekanismer och drivenheter.
• Bil- och mobilitetssystem:Planettransmissioner använder interna ringväxlar för att uppnå olika hastighets- och vridmomentförhållanden.
• Verktygsmaskiner:Precisionsväxelkomponenter kan användas i kompakta rörelsekontrollmekanismer.

Ansökningskraven varierar avsevärt. En lågvarvig industriell växellåda kan prioritera lastkapacitet och hållbarhet, medan en robotaktuator kan lägga större tonvikt på glapp, buller, dimensionsnoggrannhet och repeterbarhet.

5. Jämförda interna och externa växlar

Interna och externa växlar är inte bara utbytbara versioner av samma komponent. Deras geometri, inkopplingsförhållanden, tillämpningar och tillverkningsöverväganden skiljer sig åt.

6. Hur man väljer rätt intern växel

Att välja en invändig växel bör börja med driftsförhållandena snarare än bara den yttre diametern eller antalet kuggar. En tekniskt lämplig växel måste matcha hela transmissionssystemet.

1. Definiera vridmomentkravet.Bestäm kontinuerligt vridmoment, toppvridmoment, startbelastningar och förväntade stötbelastningar.
2. Bekräfta utväxlingsförhållandet.Kuggnummer måste vara kompatibla med det avsedda planet- eller kugghjulsarrangemanget.
3. Kontrollera rotationshastigheten.Högre hastigheter ökar vikten av balans, tandnoggrannhet, smörjning och ytfinish.
4. Välj lämpligt material.Vanliga alternativ inkluderar olika kvaliteter av legerat stål och andra tekniska material beroende på belastning och driftsmiljö.
5. Ange hårdhet och behandling.Värmebehandling eller ythärdning kan förbättra slitstyrkan och bärande prestanda.
6. Kontrollera dimensionella toleranser.Borrningsstorlek, stigningsgeometri, koncentricitet, utlopp och tandprofil bör beaktas tillsammans.
7. Tänk på arbetsmiljön.Temperatur, kontaminering, fukt, smörjning och driftcykel kan alla påverka livslängden.

7. Tillverknings- och kvalitetsöverväganden

Intern växeltillverkning kan kräva specialiserad utrustning och noggrann processkontroll eftersom tänderna är placerade inuti komponenten. Tillverkningsvägen beror på kugghjulsstorlek, tandgeometri, material, erforderlig noggrannhet, produktionskvantitet och tillämpning.

Viktiga kvalitetsfaktorer inkluderar:

• Noggrann tandprofil
• Korrekt stigningsmått
• Konsekvent tandavstånd
• Kontrollerad koncentricitet
• Låg oönskad runout
• Lämplig ythårdhet
• Lämplig ytfinish
• Spårbar kvalitetskontroll

En pålitlig leverantör bör kunna diskutera redskapets material, tillverkningsprocess, dimensionskrav, värmebehandling, inspektionsstandarder och förväntad användning. För specialanpassade komponenter bör ritningar och tekniska specifikationer granskas noggrant innan produktionen påbörjas.

Jinjiang Feida Machinery Co., Ltd.kan arbeta med kunder som behöver industriella växelkomponenter och skräddarsydda mekaniska lösningar, vilket hjälper köpare att klargöra tekniska krav innan produktion.

8. Installation och underhåll

Även en högkvalitativ invändig växel kan utsättas för för tidigt slitage om den är felaktigt installerad eller manövrerad. Korrekt inriktning och smörjning är särskilt viktigt eftersom kugghjulens tänder måste bibehålla det avsedda kontaktmönstret under drift.

Underhållsfrekvensen bör återspegla driftshastighet, belastning, arbetscykel, föroreningsnivå och tillverkarens rekommendationer. Tidig upptäckt av onormalt tandslitage kan förhindra att skador sprids till de matchande kugghjulen och lagren.

9. Inköpschecklista för industriella köpare

När köparna köper interna redskap fokuserar köpare ofta på priset först. Det lägsta initiala priset kanske inte ger den lägsta totala kostnaden om dålig dimensionsnoggrannhet eller olämpliga material leder till stillestånd och utbyteskostnader.

För skräddarsydda interna växlar är en detaljerad teknisk ritning ett av de mest användbara dokumenten en köpare kan tillhandahålla. Om en ritning inte är tillgänglig, kan tillhandahållande av mått, fotografier, prover, passande utrustningsinformation och applikationsdata hjälpa en tillverkare att utvärdera kravet.

10. Vanliga frågor

11. Sista takeaway

Invändiga växlar ger en effektiv lösning för kompakta, högpresterande transmissionssystem. Deras interna kuggarrangemang gör dem särskilt värdefulla i planetväxellådor och andra applikationer där utrymme, vridmoment, precision och kontrollerad rörelse är viktiga.

För köpare och ingenjörer innebär framgångsrik inköp mer än att välja en växel baserat på diameter och kuggantal. Material, tandgeometri, hårdhet, dimensionstolerans, arbetshastighet, vridmoment, smörjning, passande komponenter och kvalitetskontroll påverkar alla transmissionens slutliga prestanda.

Att arbeta med en erfaren tillverkare kan göra specifikationsprocessen enklare, särskilt när projektet kräver anpassade dimensioner eller applikationsspecifik prestanda. En tydlig teknisk ritning, fullständiga driftdata och korrekt kommunikation av den avsedda applikationen kan avsevärt minska risken för att välja en olämplig komponent.
