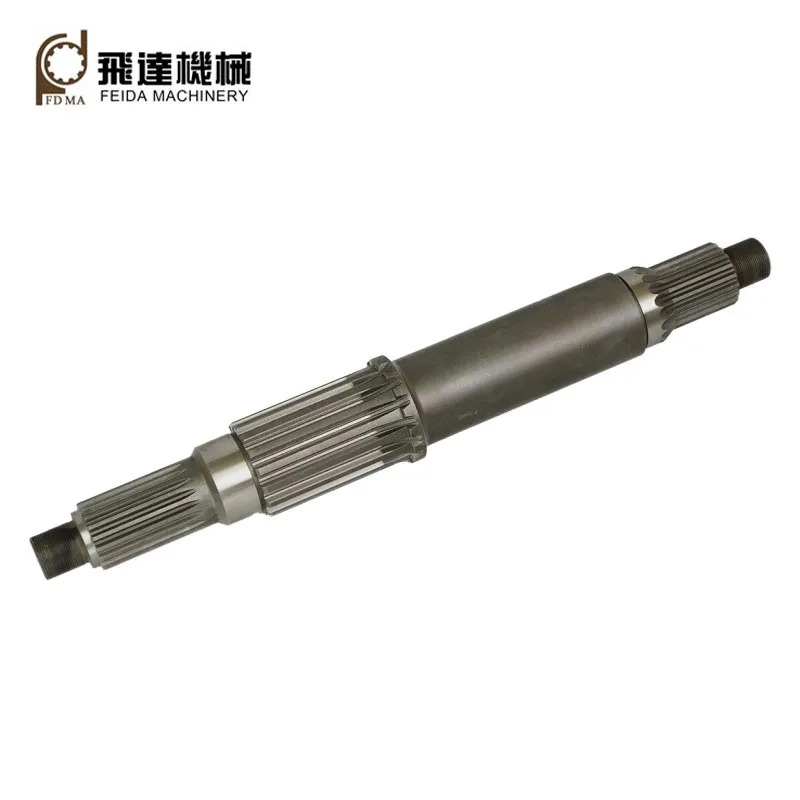

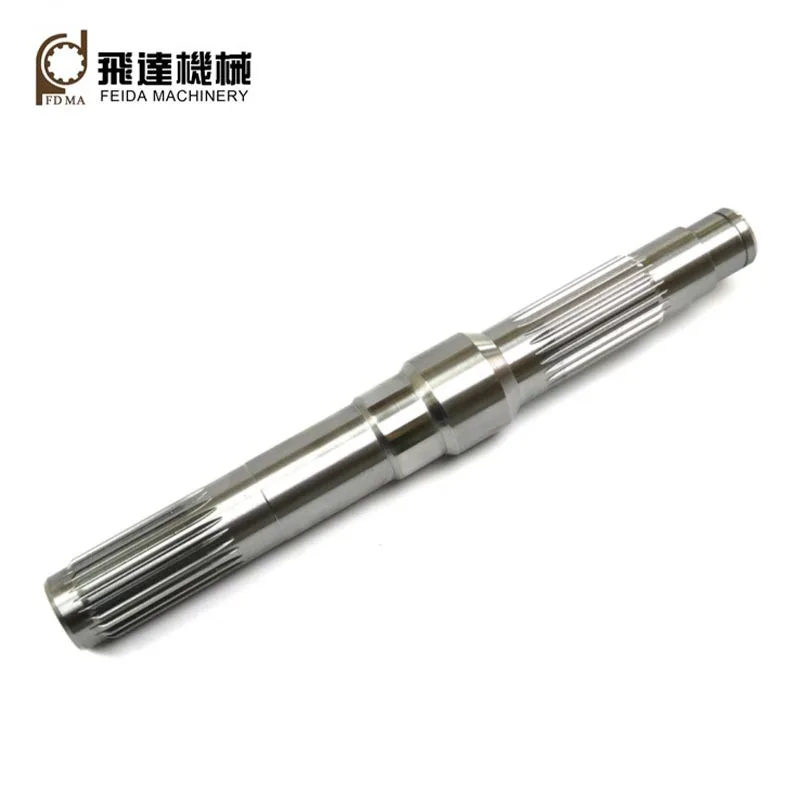

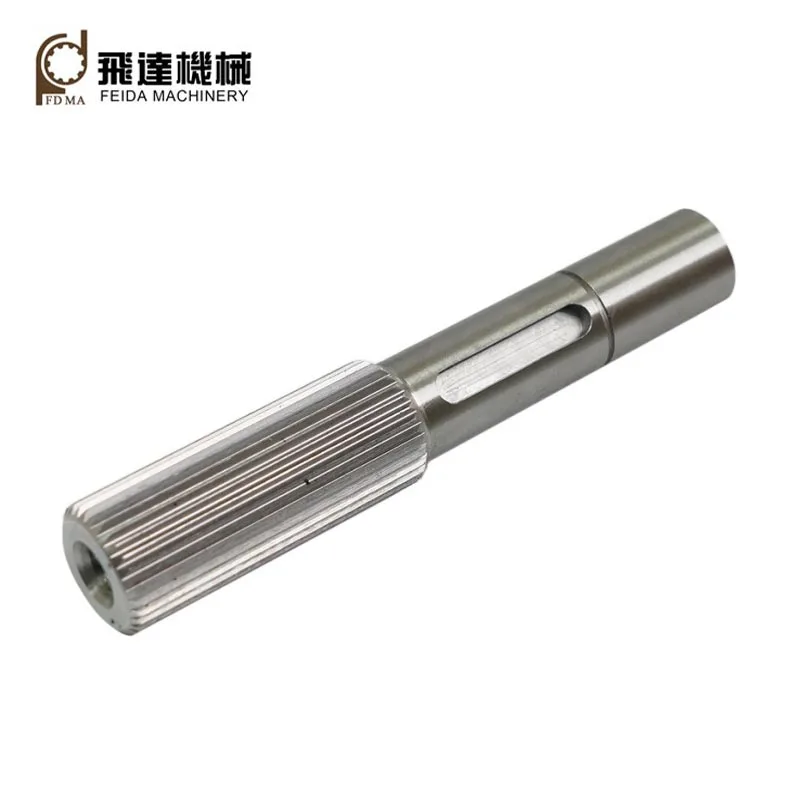

Spline axlar

Skräddarsydda av Feida Machinery Factory, splineaxlar är mekaniska komponenter som har åsar eller tänder och funktion genom ingrepp med spår i passande komponenter, överföra vridmomentet till passande komponenter sänder vridmoment, de har också funktioner som att absorbera snedställning, förbättra styrkan, minska vibrationer och buller, förenkla montering och demontering, axiell glidning, etc.

Två vanliga typer

1. Rektangulär: På grund av sina raka tänder med rektangulära (platta) toppar och rötter har de fördelarna av enkel design, låg tillverkningskostnad och enkel bearbetning och inspektion.
2. Involut: De har evolventa kurvor (liknande kugghjulständer), rundade tandrötter, enhetlig stigning, vilket resulterar i självcentrerande funktion, hög lastkapacitet, hög styrka och utbytbarhet.

Kärnparameter

Modul: M0,5-5
Precisionsgrad: ISO/DIN 6-10
Antal tänder: ju fler tänder, desto högre belastningskapacitet
Tryckvinkel: de vanliga värdena är 30, 37,5 och 45 grader.
Mindre tryckvinkel ger högre lastkapacitet; större vinklar är bättre för glidanslutningar.
Stegdiameter: den teoretiska referenscirkeln.

Ansökan

Involuta splineaxlar är lämpliga för anslutningar med stora belastningar, höga krav på centreringsnoggrannhet och stora dimensioner. De används vanligtvis i ett brett spektrum av tillämpningar, såsom drivsystem för fordon, styrning mekanismer, båtmotorer, propellersystem, vinschar, flygplansmotorer, växellådor, differentialer, överföringsväskor, etc.

Efter mer än 30 års utveckling har Feida Machinery nu tre fabriker: en för mekanisk transmission komponenter, en för skräddarsydda precisionsdetaljer och en för plåtdetaljer. Vi kan producera högkvalitativa spline axlar som använder CNC-spline-bearbetningstekniker (t.ex. hobbing, formning, broschning, slipning, etc.) och hög kvalitet rå material (t.ex. 40Cr, 42CrMo, 20CrMnTi, 6061, 7075, etc.).

Hela bearbetningsprocessen

Råvaror → Smide → Svarvning → Splinebearbetning → Fräsning → Värmebehandling → Slipning → Inspektion → Förpackning & frakt

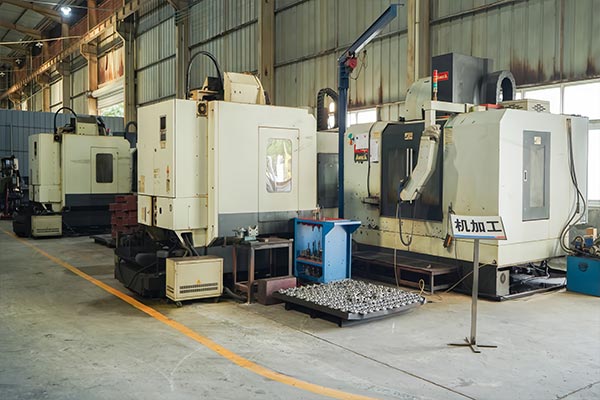

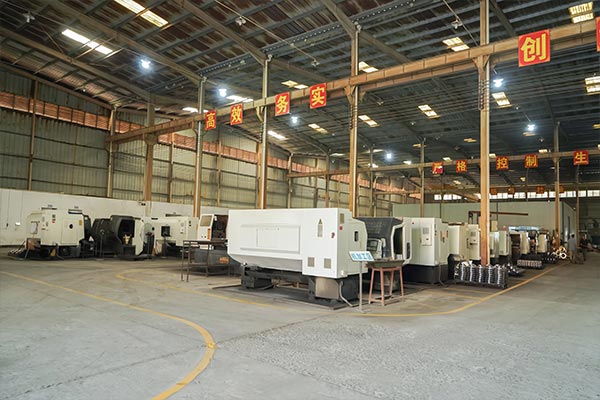

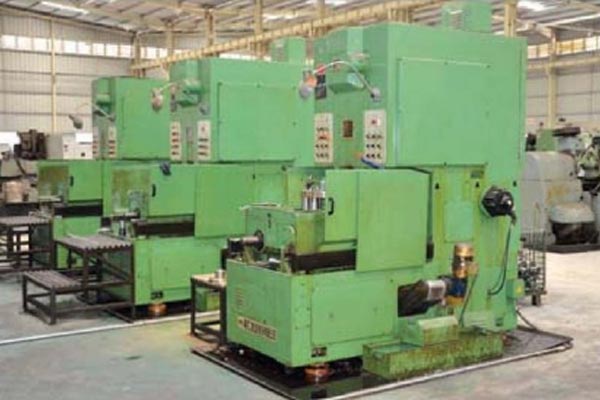

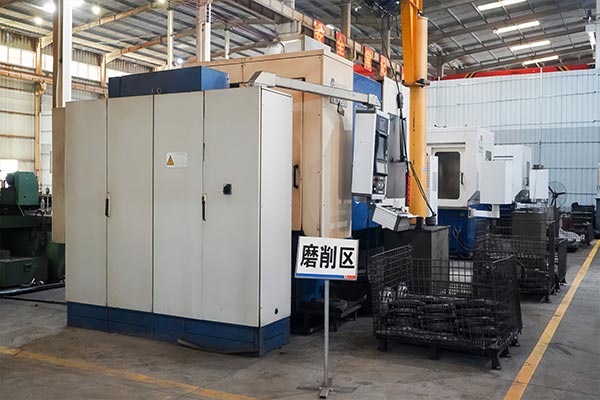

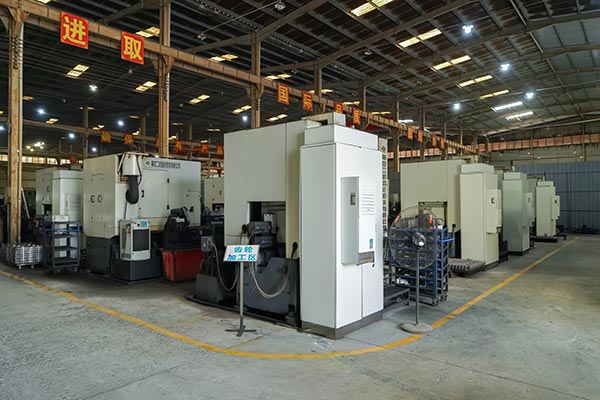

Huvudsaklig tillverkningsutrustning

Med mer än 30 års utveckling har Feida Machinery en komplett uppsättning avancerad tillverkning utrustning, inklusive CNC-svarv, CNC-kugghjulsmaskin, CNC-växelformare, CNC-kugghjulsrakmaskiner, CNC-splineborrmaskin, CNC-redskap kvarn, CNC bearbetningscenter, etc.

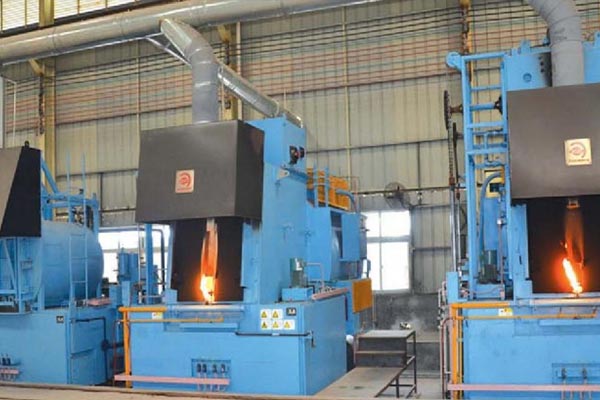

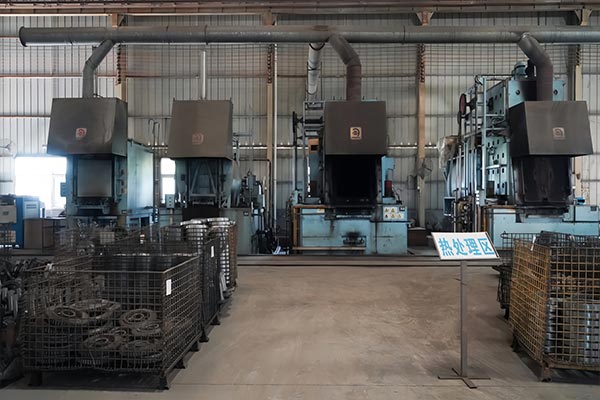

Värmebehandling

Våra värmebehandlingsprocesser inkluderar härdning och härdning, uppkolning och härdning, högfrekvent härdning, karbonitrering, nitrering, etc. Genom värmebehandling kan de mekaniska egenskaperna hos våra splineaxlar vara optimerad mycket bra.

FAQ

Hur garanterar du kvaliteten på precisionsdelar?

Feida har godkänt ISO:2015 kvalitetsledningssystemcertifiering.
Vi implementerar ett flerstegs kvalitetskontrollsystem (QC):
Initial Article Inspection (FAI): Fulldimensionell verifiering innan massproduktion startar.
Kvalitetskontroll under process (IPQC): Provtagningskontroller var 2–3:e timme under bearbetningsprocessen.
100 % slutinspektion: Varje del genomgår en sista kontroll för dimensioner och ytfinish innan förpackning.

Hur är dina eftermarknadstjänster?

Vi har etablerat ett omfattande system för eftermarknadsservice, som ger snabb teknisk support och lösningar för att säkerställa att kunderna inte har några bekymmer under användning.
