Hur förbättrar spiralformade växlar kraftöverföringen i krävande maskiner?

Koniska spiralväxlarär precisionstransmissionskomponenter designade för att överföra rotationskraft mellan korsande axlar samtidigt som de ger smidig, pålitlig och effektiv drift. Jämfört med konventionella raka vinkelväxlar tillåter deras böjda kugggeometri gradvis kuggingrepp, vilket hjälper till att minska vibrationer, driftsljud och stötbelastningar. Detta gör dem särskilt värdefulla i industriella växellådor, bilsystem, materialhanteringsutrustning, verktygsmaskiner, jordbruksmaskiner och andra applikationer där kompakt konstruktion och pålitlig vridmomentöverföring är avgörande.

Den här guiden förklarar arbetsprinciperna, nyckelfördelarna, vanliga applikationer, materialöverväganden, prestandafaktorer, underhållskrav och inköpsöverväganden för spiralformade vinkelväxlar. Den belyser också vanliga kundproblem och praktiska sätt att undvika för tidigt slitage, överdrivet buller, överhettning och överföringsfel.

Innehållsförteckning

Vad är spiralfasade kugghjul?

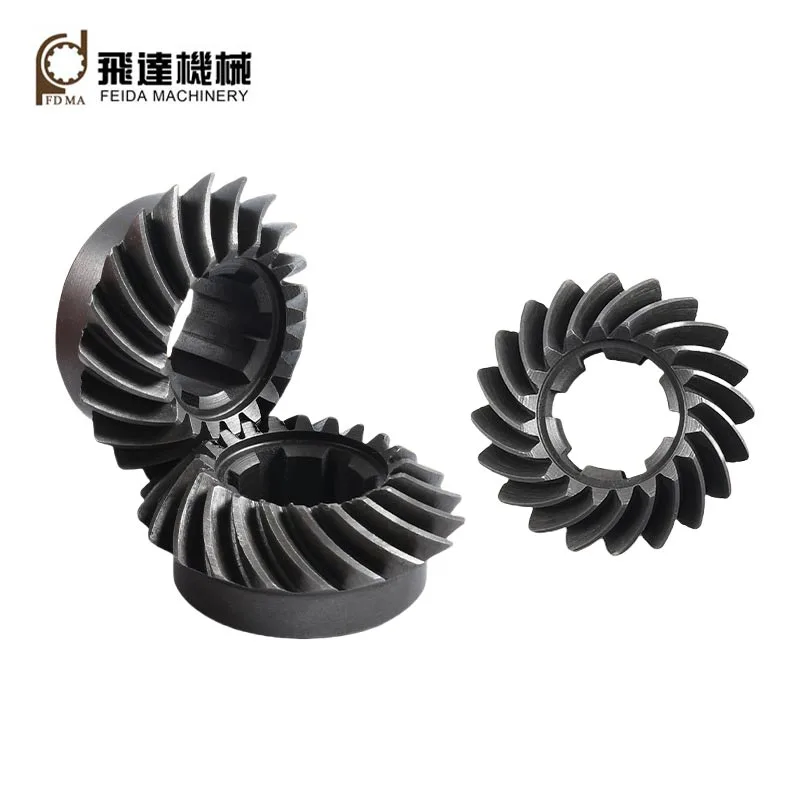

Spiralvinkelväxlar är koniska kugghjul med böjda, vinklade tänder som vanligtvis används för att överföra rörelse och vridmoment mellan axlar placerade i en vinkel, vanligtvis i cirka 90 grader. Deras spiralkuggprofil skapar ett mer gradvis ingrepp mellan matchande tänder än ett rakt koniskt kugghjul.

Denna gradvisa kontakt är en av de främsta anledningarna till att dessa växlar används i stor utsträckning i utrustning där mjuk rotation, minskad vibration och pålitlig vridmomentöverföring spelar roll. Istället för att hela tandbredden griper in abrupt, tillåter spiralgeometrin kontakten att fortskrida över tandytan.

För maskintillverkare kan detta leda till mer stabil drift, förbättrad förarkomfort och minskad mekanisk stöt. För köpare av reservdelar är det dock viktigt att välja rätt geometri eftersom även en högkvalitativ växel kan prestera dåligt om dess kuggspecifikationer, dimensioner eller passande komponenter är inkompatibla.

Hur fungerar spiralfasade kugghjul?

Funktionsprincipen är enkel: en konisk växel, vanligen kallad pinjong, driver en annan konisk växel. Eftersom tänderna är anordnade på koniska ytor kan rotationsrörelsen omdirigeras från en axel till en annan samtidigt som vridmomentet överförs.

Eftersom kuggingreppet är progressivt kan Spiral Bevel Gears ge mjukare kraftöverföring vid högre rotationshastigheter än många raktandsalternativ. Korrekt inriktning är fortfarande viktigt. Dålig axelpositionering, felaktigt spel eller otillräcklig smörjning kan avsevärt minska dessa fördelar.

Vilka är de största fördelarna med spiralformade växlar?

Dessa fördelar är särskilt värdefulla när maskiner är i drift kontinuerligt. Minskad vibration och kontrollerat tandingrepp kan hjälpa till att skydda lager, axlar och andra anslutna komponenter från onödig mekanisk påfrestning.

Var används spiralfasade kugghjul?

Spiral vinkelväxlar används i många mekaniska system som kräver pålitlig vinkelkraftöverföring. Deras kombination av mjukt ingrepp, kompakt konstruktion och vridmomenthanteringsförmåga gör dem användbara i både standardmaskiner och specialiserade maskiner.

Vilka faktorer spelar roll när du väljer spiralformade växlar?

Att välja en växel endast baserat på ytterdiameter eller pris är ett vanligt inköpsmisstag. Växeln måste matcha hela transmissionssystemet. Innan du begär en offert bör maskintillverkare och underhållsteam förbereda de väsentliga driftsparametrarna.

• Utväxling:Bekräfta det nödvändiga förhållandet mellan ingångs- och utgående hastighet.
• Vridmoment:Identifiera normala, topp- och potentiella stötbelastningar.
• Rotationshastighet:Högre hastigheter ställer större krav på precision, balansering och smörjning.
• Tryckvinkel:Växelspecifikationen måste vara kompatibel med dess passande komponent.
• Spiralvinkel:Detta påverkar tandingrepp, belastningsfördelning och funktionsegenskaper.
• Växelmått:Hålstorlek, ytterdiameter, ytbredd och monteringsmått måste passa maskinen.
• Material:Material- och värmebehandlingskrav bör återspegla driftsbelastningen och förväntad livslängd.
• Miljöförhållanden:Damm, fukt, temperatur och korrosiva förhållanden kan påverka material- och ytbehandlingskraven.
• Glapp:Korrekt spelrum är avgörande för smidig drift och hantering av termisk expansion.

Hur påverkar material och tillverkning växelprestandan?

Växelprestandan beror inte bara på kugggeometri utan också på materialval, bearbetningsnoggrannhet och värmebehandling. Industriella koniska kugghjul behöver ofta motstå upprepade kontaktpåkänningar, böjkrafter och fluktuerande belastningar under långa driftsperioder.

Vanliga växelmaterial inkluderar legerat stål och andra tekniska material som väljs efter belastning, hastighet, miljö och kostnadskrav. Värmebehandling kan förbättra hårdhet, slitstyrka och utmattningsprestanda, medan precisionsbearbetning hjälper till att uppnå exakt tandgeometri och korrekt passningskontakt.

Tillverkningskvaliteten blir särskilt viktig för applikationer med hög hastighet eller hög belastning. Små dimensionsavvikelser kan påverka tandkontakt, glapp, vibrationer och buller. En pålitlig tillverkare bör därför kunna kontrollera kritiska dimensioner och upprätthålla konsekvent produktionskvalitet över batcher.

Jinjiang Feida Machinery Co., Ltd.fokuserar på maskintransmissionskomponenter och kan stödja kunder som behöver pålitliga växellösningar för olika mekaniska applikationer. För kundanpassade krav bör tekniska ritningar, mått, materialspecifikationer och driftsförhållanden diskuteras före produktion.

Hur kan korrekt underhåll förlänga växelns livslängd?

Även en vältillverkad växel kan uppleva för tidigt fel när installation eller underhåll försummas. Många växelproblem orsakas inte av själva kuggdesignen utan av nedsmutsning, felinriktning, otillräcklig smörjning eller överbelastning.

1. Använd lämplig smörjning.Välj smörjmedel enligt växellådans design, driftshastighet, temperatur och tillverkarens rekommendationer.
2. Kontrollera inriktningen.Skaftfel kan koncentrera belastningar på specifika delar av tänderna och påskynda slitaget.
3. Övervaka bakslag.Överdrivet eller otillräckligt spel kan bidra till buller, värmeutveckling och tandskador.
4. Håll systemet rent.Främmande partiklar kan skada precisionskuggsytor och påskynda nötande slitage.
5. Inspektera ovanligt ljud.Förändringar i ljud eller vibrationer kan tyda på slitage, felaktig kontakt eller smörjproblem.
6. Undvik överbelastning.Upprepad drift utöver det avsedda vridmomentet kan orsaka tandböjning eller ytutmattning.
7. Övervaka temperaturen.Onormalt höga temperaturer kan tyda på överdriven friktion, dålig smörjning eller andra transmissionsproblem.

Rutininspektion är särskilt viktig för utrustning som arbetar kontinuerligt eller under varierande belastning. Att upptäcka onormalt slitage tidigt är i allmänhet billigare än att byta ut en hel växellåda eller hantera oväntade produktionsstopp.

Spiral fasade växlar vs. raka vinkelväxlar

Båda kugghjulstyperna är utformade för att överföra rörelse mellan korsande axlar, men deras kugggeometri skapar olika funktionsegenskaper.

Rätt val beror i slutändan på maskinens driftsförhållanden snarare än att bara välja den mer avancerade designen. Applikationskrav bör alltid avgöra växelkonfigurationen.

Vilka vanliga misstag bör köpare undvika?

Inköp av redskap kan bli komplicerat när köpare fokuserar på en enda specifikation. Flera undvikbara misstag kan leda till dålig prestanda eller kompatibilitetsproblem.

En professionell leverantör bör vara villig att granska tekniska krav snarare än att bara citera en produkt baserad på en dimension. Detta tillvägagångssätt är särskilt viktigt för OEM-, utbytes- och kundanpassade maskinprojekt.

Vanliga frågor om spiralfasade växlar

Slutsats: Bygga ett mer tillförlitligt transmissionssystem

Spiral koniska kugghjul ger en effektiv lösning för maskiner som behöver omdirigera rotationskraften mellan korsande axlar samtidigt som den bibehåller jämn och pålitlig drift. Deras spiraltandsgeometri kan hjälpa till att förbättra kontaktegenskaperna, minska mekaniska stötar och stödja stabil vridmomentöverföring.

Men växelkvaliteten ensam avgör inte transmissionens prestanda. Den korrekta kombinationen av geometri, dimensioner, material, värmebehandling, tillverkningsprecision, smörjning och installation är avgörande. Köpare bör därför utvärdera hela driftsmiljön istället för att välja en växel baserad enbart på storlek eller pris.

För tillverkare, utrustningsintegratörer och reservdelsköpare kan samarbete med en erfaren leverantör förenkla specifikationsbekräftelsen och minska risken för kompatibilitetsproblem.Jinjiang Feida Machinery Co., Ltd.kan arbeta med kunder om krav på maskintransmission och skräddarsydda växellösningar baserat på tekniska ritningar, prover och applikationsspecifikationer.
