Vad gör metall raka vinkelväxlar pålitliga för industriell kraftöverföring?

2026-09-18 0 Lämna ett meddelande till mig

Metall raka vinkelväxlarär kompakta mekaniska komponenter utformade för att överföra roterande rörelser och vridmoment mellan korsande axlar, vanligtvis där en förändring av transmissionsriktningen krävs. Deras raka tandgeometri ger dem en relativt enkel konstruktion och gör dem lämpliga för många industriella mekanismer där pålitlig kraftöverföring, kompakt installation, kontrollerbar tillverkningskostnad och enkelt underhåll är viktigt.

För köpare innebär dock att välja en lämplig växel mycket mer än att välja en diameter eller kuggantal. Materialkvalitet, hårdhet, utväxling, tryckvinkel, axelarrangemang, kuggnoggrannhet, ytbredd, arbetshastighet, smörjning, monteringsnoggrannhet och förväntad belastning påverkar alla faktiska prestanda. Den här guiden förklarar de viktigaste övervägandena i praktiska termer och visar hur en korrekt specificerad växel kan hjälpa till att minska för tidigt slitage, överdrivet buller, dimensionsfel och oväntade underhållskostnader.

Innehållsförteckning

Vad är Metall raka vinkelväxlar
Viktiga strukturella egenskaper
Material- och värmebehandlingsöverväganden
Hur design påverkar prestanda
Industriella applikationer
Vad köpare bör kontrollera innan de beställer
Tillverkning och kvalitetskontroll
Vanliga problem och deras orsaker
Raka koniska kugghjul och spiralfasade kugghjul
Skräddarsydda raka vinkelväxlar i metall
Vanliga frågor
Slutsats

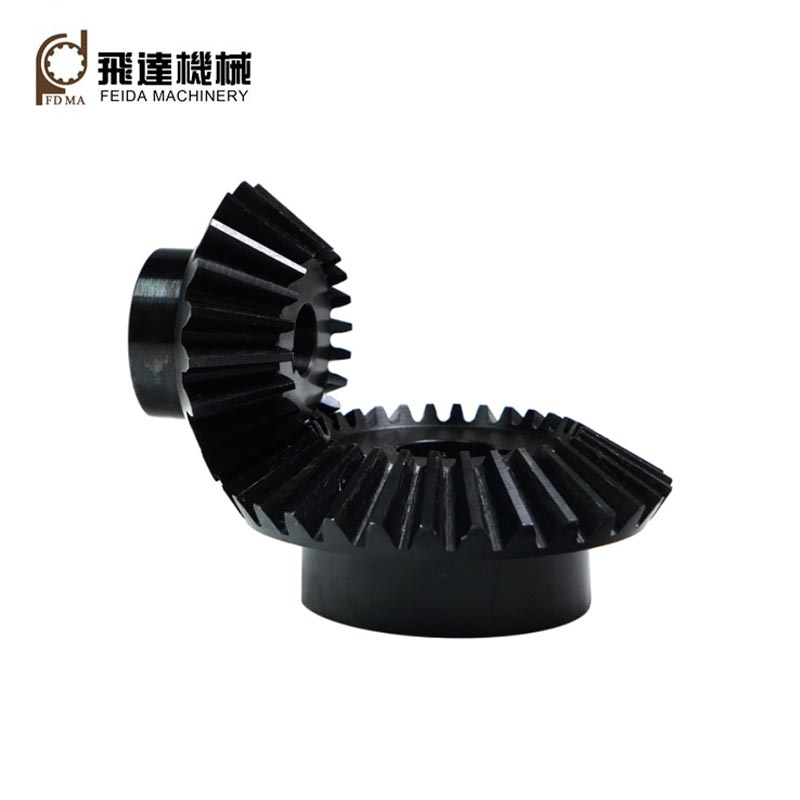

1. Vad är Metall raka vinkelväxlar

Metall raka vinkelväxlar är koniska kugghjul med raka tänder anordnade längs ytan av en stigningskon. När ett par koniska kugghjul går i ingrepp kan de överföra rörelse mellan korsande axlar samtidigt som de ändrar kraftöverföringens riktning.

Jämfört med cylindriska cylindriska kugghjul är geometrin hos en konisk växel mer tredimensionell eftersom dess kuggdimensioner ändras över ytans bredd. Tandformen, stigningskonen, axelvinkeln, ytans bredd, spelet och monteringspositionen måste därför betraktas som ett komplett system snarare än som isolerade dimensioner.

Raka vinkelväxlar är särskilt attraktiva när applikationen inte kräver det mjuka höghastighetsingreppet som är förknippat med mer komplexa design med böjda kuggar. Deras relativt enkla kuggarrangemang kan också vara fördelaktigt för vissa mekaniska system med låg till måttlig hastighet, kompakt utrustning, maskindrivningar och ersättningstillämpningar.

Nyckelpunkt: En rak konisk växel bör specificeras enligt hela transmissionssystemet – inte bara utifrån ytterdiameter eller kuggantal.

2. Viktiga strukturella egenskaper

En pålitlig växel börjar med en tydlig förståelse av dess geometri. Flera parametrar påverkar direkt kompatibilitet, lastkapacitet och installation.

Parameter	Varför det spelar roll	Köparens oro
Tandräkning	Påverkar utväxlingsförhållande och geometri.	Måste matcha parningsutrustningen.
Pitch Diameter	Bestämmer grundläggande växeldimensioner.	Viktigt för installationsutrymmet.
Ansiktsbredd	Påverkar tandkontakt och belastningsfördelning.	Måste passa den avsedda belastningen.
Axelvinkel	Definierar axlarnas relativa orientering.	Kritisk för parningskompatibilitet.
Glapp	Ger nödvändigt driftsavstånd.	Överdriven eller otillräcklig motreaktion kan skapa problem.

3. Material- och värmebehandlingsöverväganden

Materialval är ett av de viktigaste besluten när du köper metallväxlar. En växel som används i en lätt belastad förpackningsmekanism har mycket andra krav än en växel som arbetar kontinuerligt under högt vridmoment.

Vanliga tekniska val inkluderar kolstål, legerat stål, rostfritt stål och andra specialiserade metallkvaliteter. Lämpligt material beror på belastning, driftsmiljö, korrosionsexponering, hastighet, förväntad livslängd, tillverkningsmetod och tillgänglig värmebehandling.

Kolstål:Övervägs ofta för kostnadskänsliga mekaniska applikationer där måttliga prestandakrav gäller.
Legerat stål:Lämplig när högre hållfasthet, slitstyrka eller värmebehandlingskapacitet krävs.
Rostfritt stål:Användbar där korrosionsbeständighet är en viktig faktor.
Värmebehandlat stål:Kan ge en hårdare arbetsyta samtidigt som lämpliga kärnegenskaper bibehålls när det är korrekt specificerat.

Värmebehandling bör aldrig väljas oberoende av växeldesignen. Hårdhet, höljedjup där tillämpligt, kärnegenskaper, dimensionsstabilitet och efterföljande efterbehandlingskrav måste alla beaktas tillsammans.

4. Hur design påverkar prestanda

Växelprestandan bestäms av samspelet mellan geometri, material, tillverkningsnoggrannhet, installation, smörjning och driftsförhållanden. En teoretiskt lämplig växel kan fortfarande prestera dåligt om de matchande komponenterna är felaktigt inriktade.

Ladda

Vridmoment och överförd effekt bestämmer den kuggstyrka som krävs och övergripande växeldimensioner.

Hastighet

Högre driftshastighet kan öka känsligheten för tandnoggrannhet, vibrationer, smörjning och balansering.

Inriktning

Felaktig axel- eller husinriktning kan skapa ojämn kontakt och påskynda tandslitage.

Smörjning

Korrekt val av smörjmedel och underhåll hjälper till att minska friktion, värme och ytskador.

5. Industriella tillämpningar

Metal raka vinkelväxlar kan hittas i mekaniska system som behöver vinkelkraftöverföring utan att kräva en mycket komplex växelkonfiguration.

Industriella maskiner och transmissionsenheter
Materialhanteringsutrustning
Förpackningsmaskiner
Transportsystem
Jordbruksmaskiner
Verktygsmaskiner och hjälpmekanismer
Bil- och fordonsrelaterade mekaniska system
Allmän kraftöverföringsutrustning
Skräddarsydda mekaniska sammansättningar

Lämpligheten för raka vinkelväxlar beror på de faktiska driftsförhållandena. Tillämpningar med höga krav på hög hastighet och lågt ljud kan kräva en annan konisk växelkonfiguration, medan enklare system kan dra nytta av den enkla geometrin hos raka tänder.

6. Vad köpare bör kontrollera innan de beställer

Många köpproblem uppstår eftersom köparen endast anger ett produktnamn och en grundläggande diameter. För en ersättnings- eller anpassad växel behöver tillverkaren tillräckligt med information för att återge det avsedda transmissionsförhållandet.

Antal tänder på kugghjulet och kugghjulet
Erforderligt utväxlingsförhållande
Pitch eller modulinformation
Tryckvinkel och relevant geometri
Axelvinkel
Ytterdiameter och ansiktsbredd
Krav på håldiameter och kilspår
Nödvändigt material
Krav på värmebehandling
Arbetshastighet och vridmoment
Installationsmått
Nödvändig kvantitet och produktionsschema
Besiktning och dimensionskrav

Om originalutrustningen är tillgänglig, kan tillhandahållande av en ritning, prov, fotografier med mått eller en komplett växelspecifikation avsevärt minska kommunikationsfel. För ersättningsprojekt är information om matchande redskap lika viktig eftersom två växlar måste vara kompatibla som ett par.

7. Tillverkning och kvalitetskontroll

Tillverkningskvaliteten påverkar direkt tandkontakt, dimensionell konsistens, körbeteende och livslängd. Raka vinkelväxlar har konisk geometri, så att kontrollera kuggformen och relaterade dimensioner kräver lämplig utrustning, verktyg, mätmetoder och processkontroll.

En pålitlig produktionsprocess inkluderar normalt materialverifiering, ämnesförberedelse, tandskärning, värmebehandling vid behov, efterbehandling, dimensionsinspektion och slutlig kvalitetsverifiering. Beroende på applikationen kan inspektionen täcka kuggdimensioner, utlopp, spel, håldimensioner, hårdhet, yttillstånd och passningsprestanda.

För anpassade industriella beställningar bör köpare också fråga hur produktionsprover godkänns och hur dimensionell överensstämmelse upprätthålls under batchproduktion. En leverantör som kan kommunicera tydligt om ritningar, toleranser, material och inspektionskrav kan hjälpa till att förhindra kostsamma omarbeten.

8. Vanliga problem och deras orsaker

Observerat problem	Möjlig orsak	Rekommenderad kontroll
Onormalt ljud	Dålig inriktning, olämplig kontakt, för stort spelrum eller driftsförhållanden.	Kontrollera montering, glapp, smörjning och kuggkontakt.
Snabbt tandslitage	Hög belastning, otillräcklig smörjning, kontaminering eller olämplig hårdhet.	Granska belastning, smörjmedel, material och yttillstånd.
Ojämn kontakt	Skaftfel eller dimensionsfel.	Inspektera monteringsposition och passande kugghjulsmått.
För tidigt misslyckande	Överbelastning, stötbelastning, felaktigt material eller otillräcklig designmarginal.	Beräkna om driftsförhållandena och granska växelspecifikationerna.

9. Raka koniska kugghjul och spiralfasade kugghjul

Raka och spiralformade växlar överför båda kraft mellan korsande axlar, men deras tandgeometri skiljer sig. Raka koniska kugghjul använder raka koniska tänder, medan koniska spiralväxlar använder böjda tänder.

Särdrag	Rak vinkelväxel	Spiral fasad kugghjul
Tandform	Rakt	Böjd
Tillverkningskomplexitet	Generellt enklare	Generellt mer komplex
Typisk appliceringsstyrka	Många låg- till medelhastighetssystem	Ofta utvalt för krävande smidigt fungerande applikationer
Driftsegenskaper	Enkel och direkt tandingrepp	Mer gradvis tandingrepp

Lämplig konfiguration beror på hastighet, belastning, bullerkrav, installationsutrymme, tillverkningskapacitet och totala systemkrav. En växel bör därför väljas efter maskinen snarare än genom att jämföra tandstilar isolerat.

10. Skräddarsydda raka vinkelväxlar i metall

Standardväxlar är praktiska när de befintliga dimensionerna matchar maskinen. Men många industriella projekt kräver skräddarsydda växlar eftersom det tillgängliga installationsutrymmet, axelarrangemanget, lasten, monteringsgränssnittet eller utbytesdimensionerna inte är standard.

Jinjiang Feida Machinery Co., Ltd. kan övervägas för projekt som kräver anpassade metallväxelkomponenter baserat på tekniska ritningar, prover, dimensionskrav eller applikationsinformation. För B2B-köpare är den mest användbara utgångspunkten en fullständig teknisk specifikation snarare än att bara begära ett pris för "raka vinkelväxlar."

En praktisk anpassningsöversikt

När du kontaktar en tillverkare, förbered:

Kugghjulsritningar eller CAD-filer
Tandantal och utväxling
Modul- eller pitchinformation
Axelvinkel och monteringsmått
Material- och hårdhetskrav
Arbetsmoment och hastighet
Nödvändig kvantitet
Applikationsmiljö
Inspektion och toleranskrav
Mål leveransschema

Denna information gör det möjligt för tillverkaren att bedöma om den föreslagna konstruktionen, materialet, bearbetningsvägen och kvalitetskraven är förenliga med den avsedda tillämpningen.

11. Vanliga frågor

Är metall raka vinkelväxlar lämpliga för industrimaskiner?

Ja. De kan användas i många industriella transmissionssystem där korsande axlar och vinkelkraftöverföring krävs. Lämpligheten beror på det faktiska vridmomentet, hastigheten, arbetscykeln, inriktningen, bullerkraven och miljöförhållandena.

Vilket material används vanligtvis för vinkelväxlar av metall?

Kolstål och legerat stål är vanliga val, medan rostfritt stål och andra specialiserade material kan väljas för särskilda miljöer. Lämplig kvalitet bör bestämmas enligt belastning, slitage, korrosion, värmebehandling och tillverkningskrav.

Kan raka vinkelväxlar anpassas?

Ja. Anpassning kan innefatta tandantal, modul, dimensioner, hål, kilspår, axelvinkel, material, hårdhet, toleranser och andra gränssnittskrav. Tekniska ritningar eller prover kan göra anpassningsprocessen mer exakt.

Hur kan växelljudet minskas?

Buller kan påverkas av tandnoggrannhet, glapp, inriktning, yttillstånd, smörjning, rotationshastighet och monteringsstyvhet. Hela transmissionsenheten bör kontrolleras istället för att anta att växeln ensam är ansvarig.

Vilken information ska jag lämna när jag begär en offert?

Tillhandahåll ritningar eller prover när det är möjligt, tillsammans med tandantal, modul eller stigning, dimensioner, material, hårdhet, axelvinkel, borrningsdetaljer, driftsförhållanden, kvantitet och inspektionskrav. Mer komplett teknisk information gör i allmänhet offert- och produktionskommunikation effektivare.

Hur länge kan en konisk metallväxel fungera?

Livslängden varierar avsevärt beroende på belastning, hastighet, material, värmebehandling, smörjning, inriktning, förorening, arbetscykel och tillverkningsnoggrannhet. Det finns ingen siffra för universell livslängd som gäller för varje växelapplikation.

12. Slutsats

Metall raka vinkelväxlar är fortfarande en praktisk lösning för mekaniska system som behöver pålitlig vinkelkraftöverföring genom korsande axlar. Deras relativt enkla tandgeometri gör dem användbara över ett brett utbud av maskiner, särskilt när applikationen lägger större vikt vid pålitlig transmission, kompakt installation, kontrollerade tillverkningskrav och underhållsbarhet än på extremt tyst drift med hög hastighet.

För köpare är det viktigaste steget att matcha växelspecifikationen med den verkliga driftsmiljön. Tandantal, geometri, material, hårdhet, ytbredd, axelvinkel, hastighet, vridmoment, inriktning, smörjning och tillverkningstoleranser bör alla beaktas innan produktionen påbörjas.

Oavsett om du behöver ersättningskomponenter, produktionssatser eller specialdesignade transmissionsdelar, kan tydlig teknisk kommunikation hjälpa till att minska kompatibilitetsproblem och onödiga utvecklingskostnader.Jinjiang Feida Machinery Co., Ltd.kan arbeta med kunder på anpassade redskapskrav baserat på projektspecifikationer och applikationsbehov.

Behöver du anpassade raka vinkelväxlar i metall?

Dela din ritning, prov, dimensioner, materialkrav eller applikationsdetaljer med Jinjiang Feida Machinery Co., Ltd. Vårt team kan hjälpa till att utvärdera specifikationerna och diskutera en lämplig anpassad växellösning för ditt maskineri. Kontakta oss.
