Vad gör kedjehjulsväxeln nödvändig för pålitlig kraftöverföring?

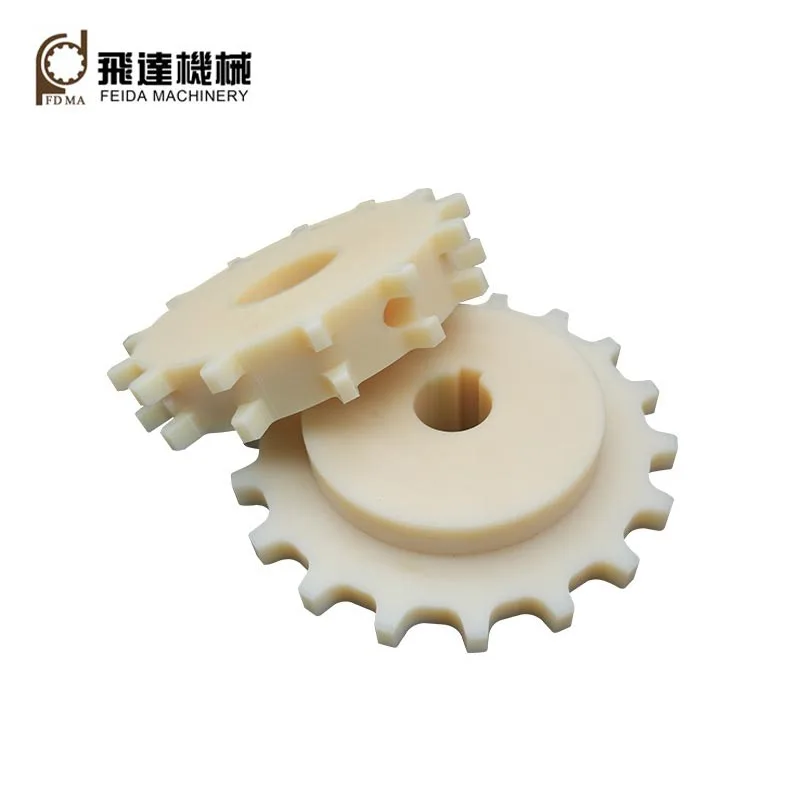

Vad är Sprocket Gears?

Kugghjul är kuggade mekaniska komponenter utformade för att koppla in i en kedja och överföra rotationsrörelse. Tänderna passar in i utrymmena mellan kedjelänkarna, vilket gör att vridmomentet kan flyttas från en drivaxel till en driven axel. Detta positiva ingrepp skiljer kedjehjulssystem från friktionsbaserade transmissionsmekanismer.

Ett typiskt kedjehjul kan bestå av ett centralt hål, nav, kropp och exakt bearbetade tänder. Beroende på utrustningen kan kedjehjul tillverkas som enkla komponenter i plåtstil eller som större navkonstruktioner avsedda för tunga applikationer.

I industrimaskiner hjälper korrekt konstruerade kedjehjul att bibehålla förutsägbar rörelse samtidigt som de hanterar krävande driftsförhållanden. Deras relativt enkla konstruktion gör dem också praktiska för utrustning som kräver regelbundet utbyte eller underhåll.

Hur kugghjul fungerar

Funktionsprincipen är okomplicerad. Ett drivande kedjehjul är kopplat till en roterande axel. När kedjehjulet svänger griper dess tänder in i kedjerullarna eller kedjelänkarna. Kedjan rör sig runt drevet och överför den mekaniska kraften till ett annat kedjehjul kopplat till en driven axel.

Förhållandet mellan kedjehjulsstorlek och kedjehastighet påverkar transmissionssystemet direkt. Ett mindre drivande kedjehjul kan ge ett annat hastighets- och vridmomentförhållande jämfört med ett större kedjehjul. Ingenjörer måste därför ta hänsyn till antalet tänder och det avsedda utväxlingsförhållandet när de konstruerar maskiner.

Nyckelfunktioner och konstruktion

Även om kugghjul kan verka enkla, avgör flera dimensionella och strukturella detaljer om en komponent kommer att fungera tillförlitligt.

Vanliga tillämpningar av kugghjul

Kedjetransmissionens mångsidighet gör att kugghjulen är lämpliga för många mekaniska system. Deras förmåga att överföra betydande belastningar utan att förlita sig på friktion är särskilt användbar i industriella miljöer.

Kedjehjul finns också i motorcyklar, cyklar, kompakta maskiner, lyftutrustning, livsmedelsmaskiner och specialiserade automationssystem.

Material som används för kugghjul

Materialvalet har en direkt inverkan på slitstyrka, lastkapacitet, korrosionsbeständighet, dimensionsstabilitet och total livslängd. Rätt val beror på applikationen snarare än att bara välja det hårdaste tillgängliga materialet.

Viktiga urvalsfaktorer

Att välja kedjehjul endast baserat på visuella dimensioner är en av de vanligaste orsakerna till för tidiga transmissionsproblem. Köpare och ingenjörer bör utvärdera hela driftsmiljön innan de gör en beställning.

1. Kedjekompatibilitet:Bekräfta kedjeserier, stigning, valsdimensioner och andra relevanta specifikationer.
2. Antal tänder:Välj lämpligt antal kuggar enligt kraven på hastighet, vridmoment och transmissionsförhållande.
3. Borrning och axelmått:Kontrollera håldiameter, kilspår, krav på ställskruvar och monteringskonfiguration.
4. Lastkapacitet:Tänk på kontinuerlig belastning, toppbelastning, stötbelastning och startmoment.
5. Drifthastighet:Höghastighetssystem kan kräva noggrann uppmärksamhet på tandens geometri, balans, smörjning och inriktning.
6. Miljöförhållanden:Damm, vatten, kemikalier, temperatur och utomhusexponering kan påverka materialvalet.
7. Ytbehandling:Värmebehandling eller skyddande beläggningar kan förbättra slitage eller korrosionsbeständighet när så är lämpligt.
8. Dimensionsnoggrannhet:Korrekt bearbetning är avgörande för konsekvent kedjekoppling och stabil drift.

Kugghjulsväxlar vs. konventionella växlar

Kugghjul och konventionella växlar överför båda mekanisk kraft, men de fungerar på olika sätt och är lämpade för olika systemkonstruktioner.

För applikationer som kräver flexibel axelpositionering eller relativt långa centrumavstånd, kan kedja-och-drevtransmission vara en praktisk lösning. Direktväxlar kan vara mer lämpliga där kompakt installation, exakt positionering och höghastighetsdrift är primära problem.

Underhåll och felsökning

Även noggrant tillverkade kugghjul kan drabbas av för tidigt slitage när transmissionssystemet är dåligt underhållet. En rutin för förebyggande underhåll bör behandla både kedjehjulet och kedjan.

• Inspektera tandslitage:Hakade, vässade eller ojämna tänder kan indikera överdrivet slitage eller kedjerelaterade problem.
• Kontrollera kedjespänningen:Överdriven slack eller överspänning kan öka den mekaniska belastningen.
• Verifiera justering:Felinriktade kedjehjul kan orsaka ojämn belastning och accelererat kedjeförslitning.
• Behåll smörjningen:Lämplig smörjning minskar friktionen och hjälper till att kontrollera slitaget.
• Inspektera montering:Lösa fästelement, skadade kilspår eller axelrörelser bör korrigeras omedelbart.
• Byt ut slitna komponenter tillsammans vid behov:Att installera ett nytt kedjehjul med en kraftigt sliten kedja kan förkorta den nya komponentens livslängd.

Vad köpare bör kontrollera innan de beställer

Att köpa kugghjul för industrimaskiner är inte bara en prisjämförelse. En lågkostnadskomponent som inte matchar kedjan eller driftsförhållandena kan resultera i stillestånd, upprepade byten och högre underhållskostnader.

1. Be om fullständiga dimensionella specifikationer.
2. Bekräfta kompatibilitet med den befintliga eller planerade kedjan.
3. Kontrollera tillgängliga material och värmebehandlingsalternativ.
4. Verifiera bearbetningstoleranser för kritiska dimensioner.
5. Diskutera krav på anpassade hål, kilspår, nav och kuggar vid behov.
6. Förtydliga produktionskvantiteter och förpackningskrav för bulkorder.
7. Begär tekniska ritningar eller prover för komplicerade applikationer.
8. Utvärdera leverantörens tillverkningsförmåga och kvalitetskontrollprocess.

För OEM-maskintillverkare kan skräddarsydda kedjehjul vara särskilt värdefulla. En komponent kan tillverkas kring utrustningens faktiska axeldimensioner, transmissionskrav, installationsbegränsningar och förväntad arbetsmiljö istället för att tvinga maskinkonstruktionen att rymma en standardkomponent.
